Witeklab HRT
Monitorización en tiempo real de la temperatura y la humedad relativa en elementos de construcción Solicitar informaciónLa medición de la humedad junto con la temperatura en materiales de construcción es crucial para garantizar la durabilidad y calidad de las estructuras. Witeklab HRT permite monitorizar en tiempo real la temperatura y la humedad relativa en diversos materiales constructivos, tanto en su interior como en superficie, con un elevado grado de fiabilidad. Los datos aportados por esta solución resultan vitales para detectar y prevenir los daños causados por la humedad, siendo de gran valor para la conservación y el mantenimiento de estructuras y edificios, el aseguramiento de la calidad de los materiales y la optimización de los tiempos en proyectos de construcción.
Adecuado para el control de la humedad en hormigón, madera, piedra, ladrillo o arcilla
Monitorización mediante equipo sensor con sondas cable sin límite de distancia
Registro de la temperatura con una precisión del 99,99%
Registro de la humedad relativa con una precisión superior al 92%
Envío de parámetros a la nube mediante conexión directa celular o WiFi
Presentación de datos en tiempo real en panel de control
Anticípese a los daños causados por la humedad
El equipo de medición de Witeklab HRT emplea sensores de alta precisión junto a sondas registradoras de datos, capaces de monitorizar simultáneamente la temperatura y la humedad relativa en tiempo real, con una desviación máxima de 0,1 °C en la temperatura y de entre el 5 y el 8% en la humedad relativa, según el rango de humedad ambiental in situ.
Los sensores, junto con antenas avanzadas, transmiten la información directamente a la nube, eliminando la necesidad de recopilar datos manualmente y asegurando un control constante y preciso de los parámetros a través de la plataforma web de Witeklab.
Witeklab HRT le proporciona la información necesaria para evaluar los riesgos asociados al exceso o defecto de humedad en todo tipo de materiales, facilitando la adopción de medidas correctoras y el mantenimiento predictivo de elementos constructivos y de estructuras.
Beneficios del control de la humedad en elementos constructivos
Prevención de daños estructurales.
Mejora de la seguridad de las estructuras.
Control directo de la calidad de los materiales.
Preservación del valor estético y patrimonial de los elementos.
Reducción de costes de mantenimiento y restauración.
Mayor eficiencia en la gestión de estructuras.
Usos de Witeklab HRT
Witeklab HRT puede ser empleado para medir la temperatura y la humedad relativa tanto en el interior como en el exterior de los elementos a monitorizar:
Medida de temperatura y humedades en el interior de diferentes materiales, como hormigones en proceso de curado, en el interior de muros, elementos de madera o arcilla…
Medida de humedades en superficies que pueden presentar humedades o medidas ambientales.
Medida de humedades ambientales in situ (con temperatura) sin cableado.
Witeklab HRT está especialmente indicado para medir la temperatura y humedad relativa en elementos constructivos donde existe una distancia considerable entre el punto de medida y la electrónica de registro de datos y de envío a la estación central.
Witeklab HRT le proporciona la información necesaria para evaluar los riesgos asociados al exceso o defecto de humedad en todo tipo de materiales.
Monitorización de la humedad y la temperatura en todo tipo de materiales constructivos
La monitorización de la humedad como la que ofrece Witeklab HRT puede ser clave para la detección temprana de problemas en materiales constructivos diversos:
Witeklab HRT permite anticiparse a principales problemas de las estructuras de hormigón:
- Carbonatación: la humedad facilita la reacción del CO₂ con la pasta de cemento, reduciendo el pH y disminuyendo la protección contra la corrosión de las armaduras.

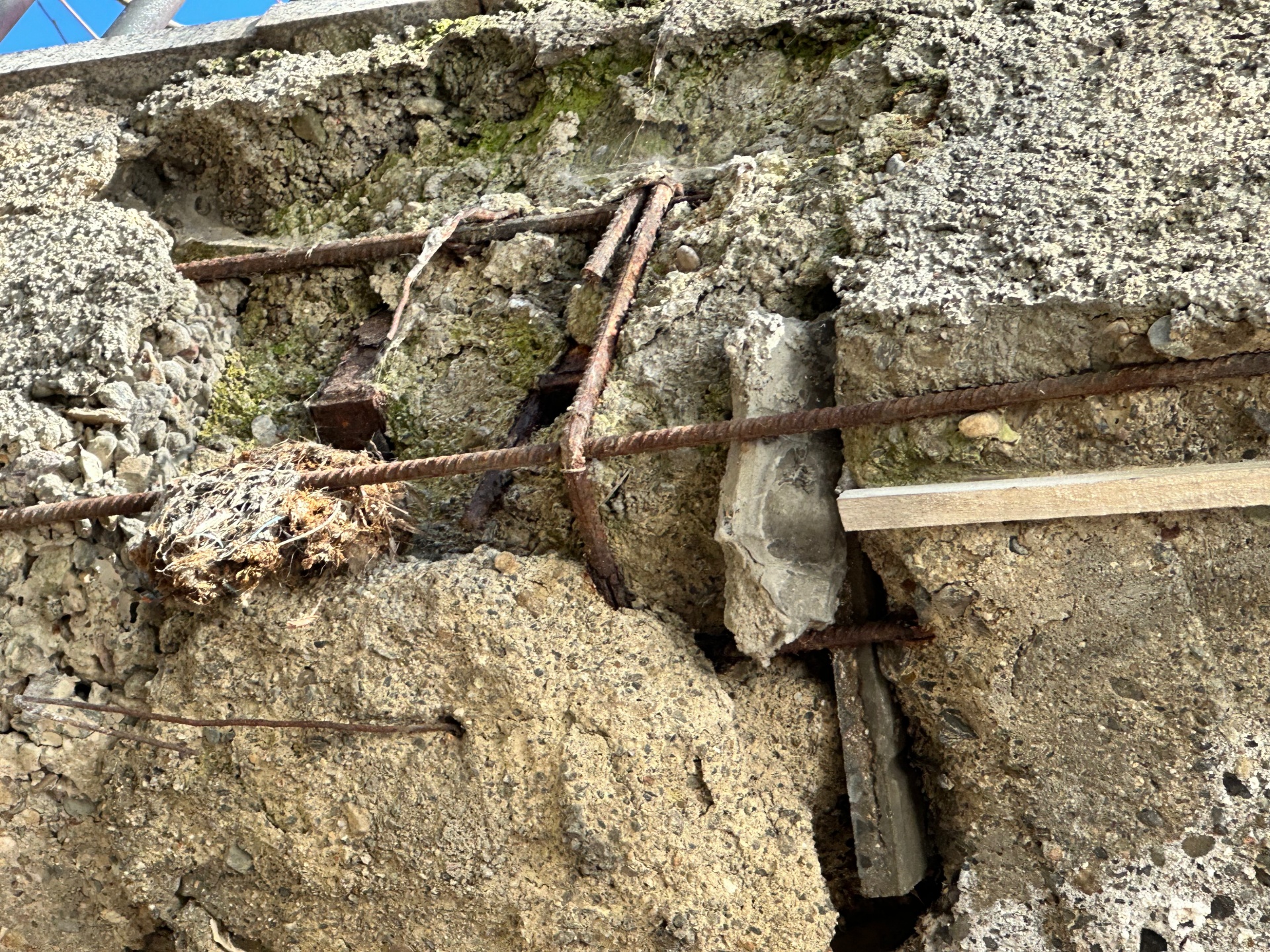

- Corrosión de armaduras: la presencia de agua y oxígeno genera óxido en las barras de acero, provocando fisuras y desprendimientos del recubrimiento.
- Desintegración y pérdida de resistencia: en climas fríos, la humedad retenida puede congelarse y expandirse, provocando la rotura del hormigón.
Correlación de datos con sistemas de vigilancia de la corrosión
Witeklab HRT se complementa con los sistemas de vigilancia de la corrosión, permitiendo la correlación de datos de ambos sistemas para ofrecer una visión más completa de la salud de las estructuras. La obtención de parámetros de humedad relativa y temperatura aporta información crucial para evaluar los desencadenantes de la corrosión y estimar su progresión.

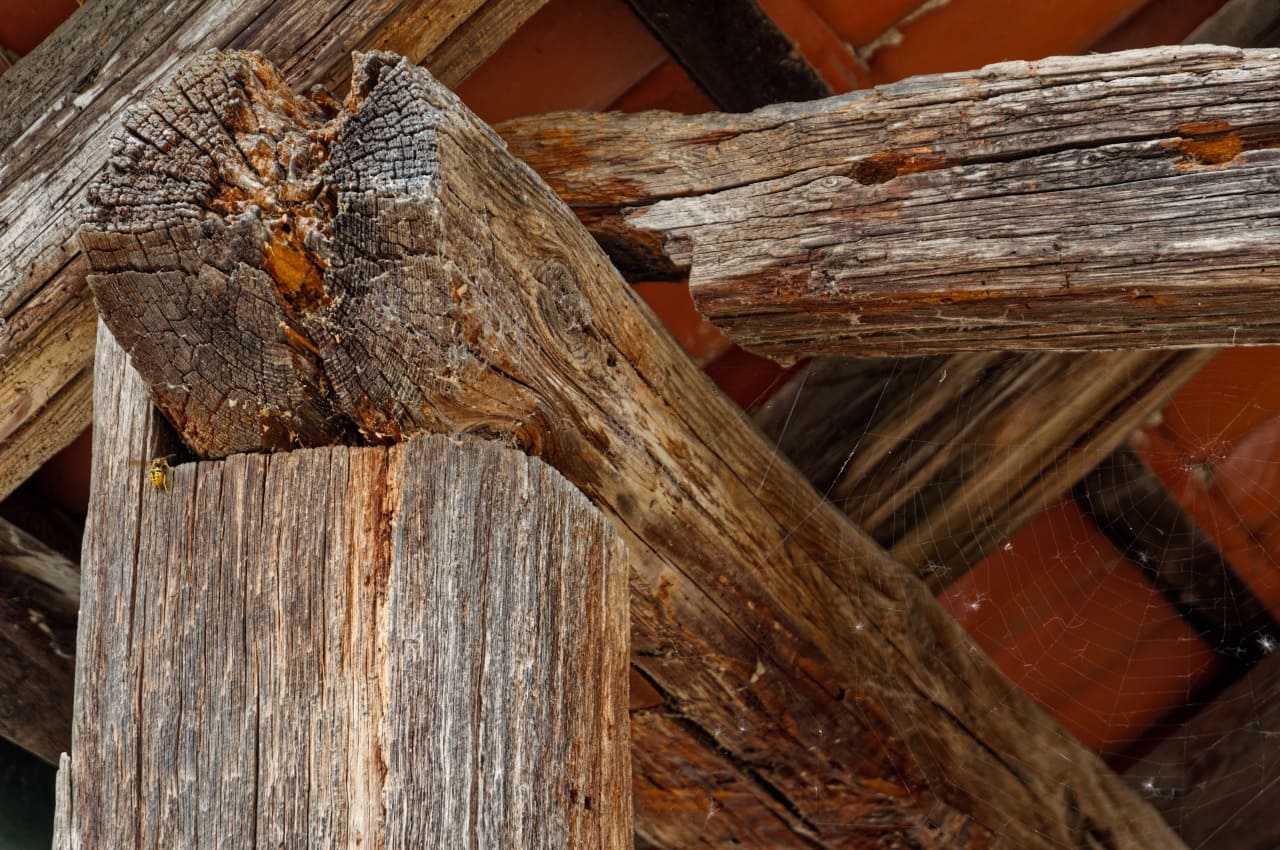

El control de la humedad es crucial para evitar los principales problemas que causa en la madera:
- Hinchazón y contracción: la humedad es un gran enemigo de la madera, que tiene una gran capacidad de absorber agua, causando dilataciones y contracciones, deformaciones y grietas en el material.
- Podredumbre y descomposición: la humedad persistente genera la proliferación de hongos xilófagos que degradan la madera.
- Pérdida de resistencia mecánica: la madera húmeda pierde capacidad estructural, aumentando el riesgo de colapso

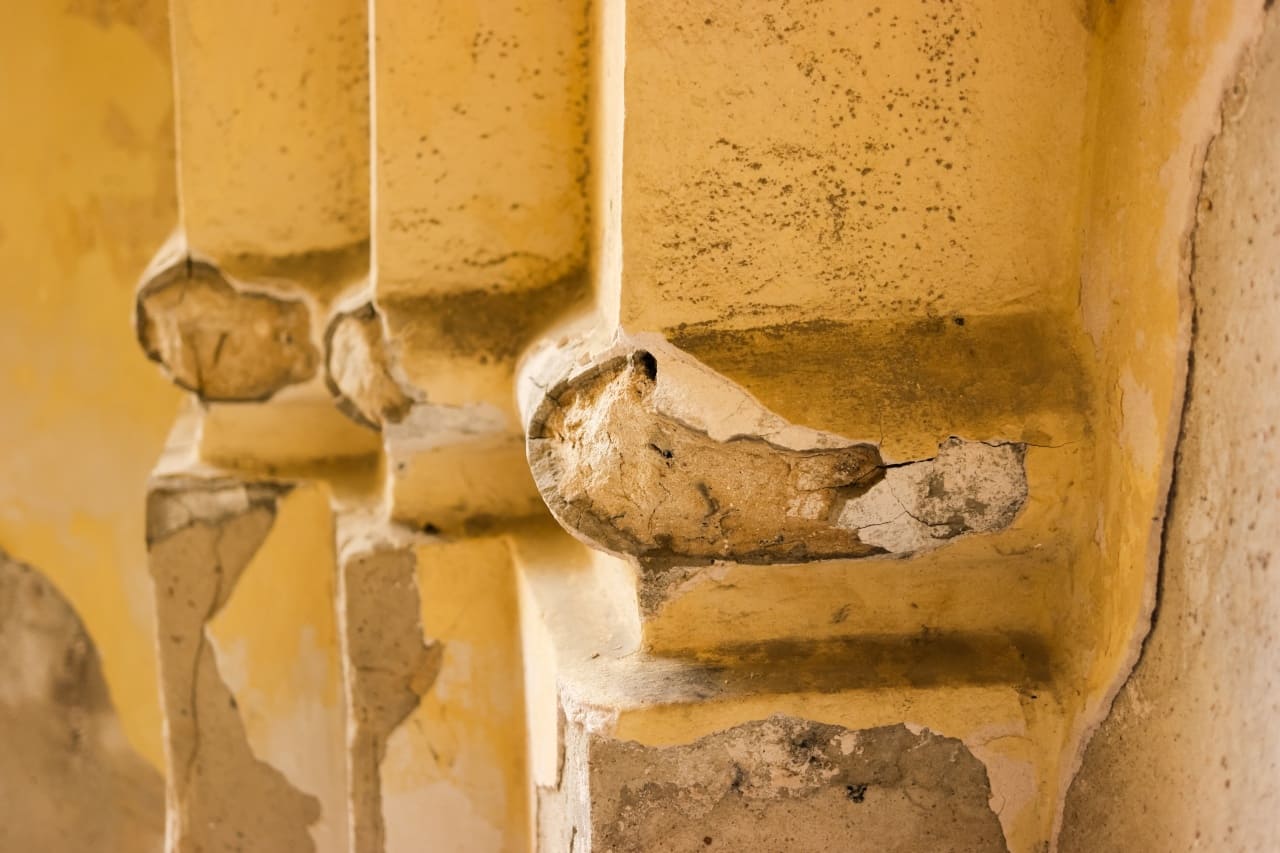

La monitorización de la humedad relativa con Witeklab HRT es útil para detectar la mayoría de problemas relacionados con la humedad en piedra, ladrillo, arcilla y otros materiales de construcción, como son:

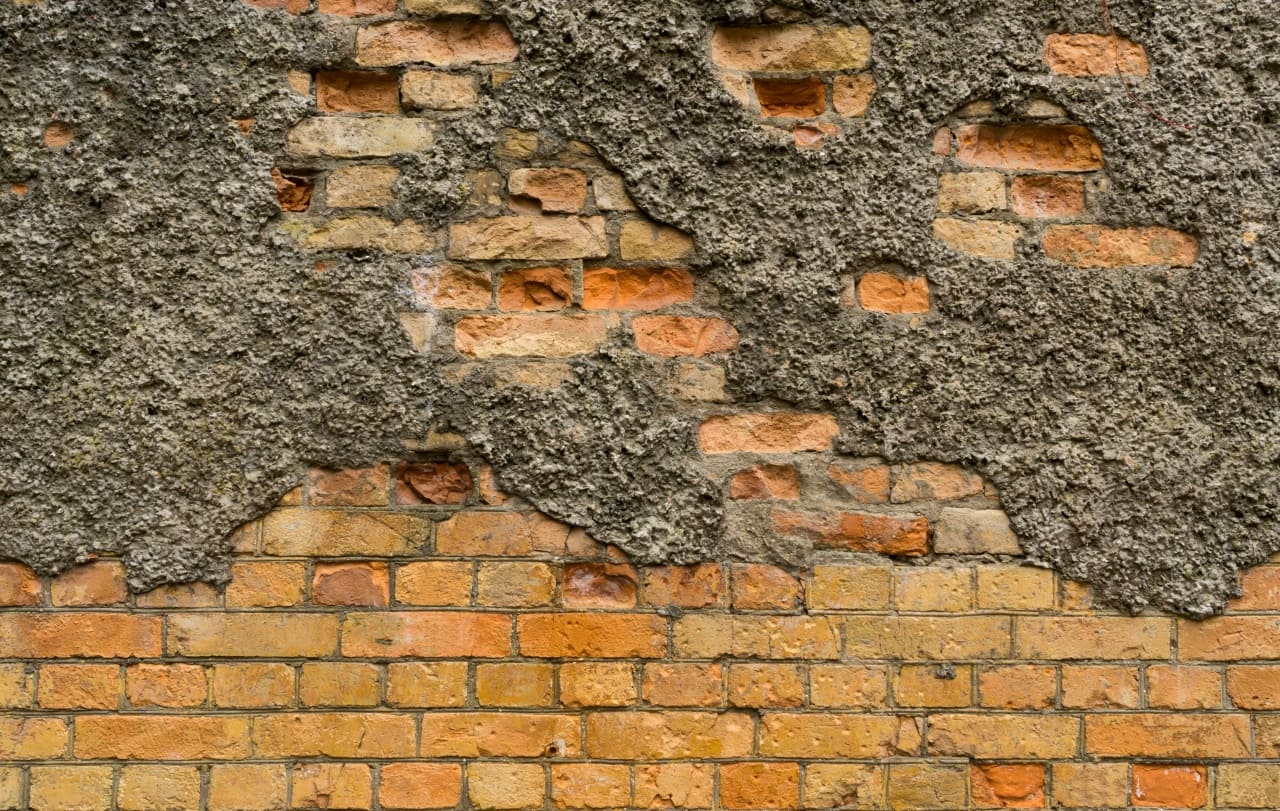

- Degradación del ladrillo y mortero: el agua de lluvia y la humedad disuelven los aglutinantes del mortero, debilitando muros y estructuras y facilitando desprendimientos.
- Musgo y moho: en materiales porosos como la piedra y el ladrillo, la humedad favorece la proliferación de microorganismos, generando manchas y deterioro.

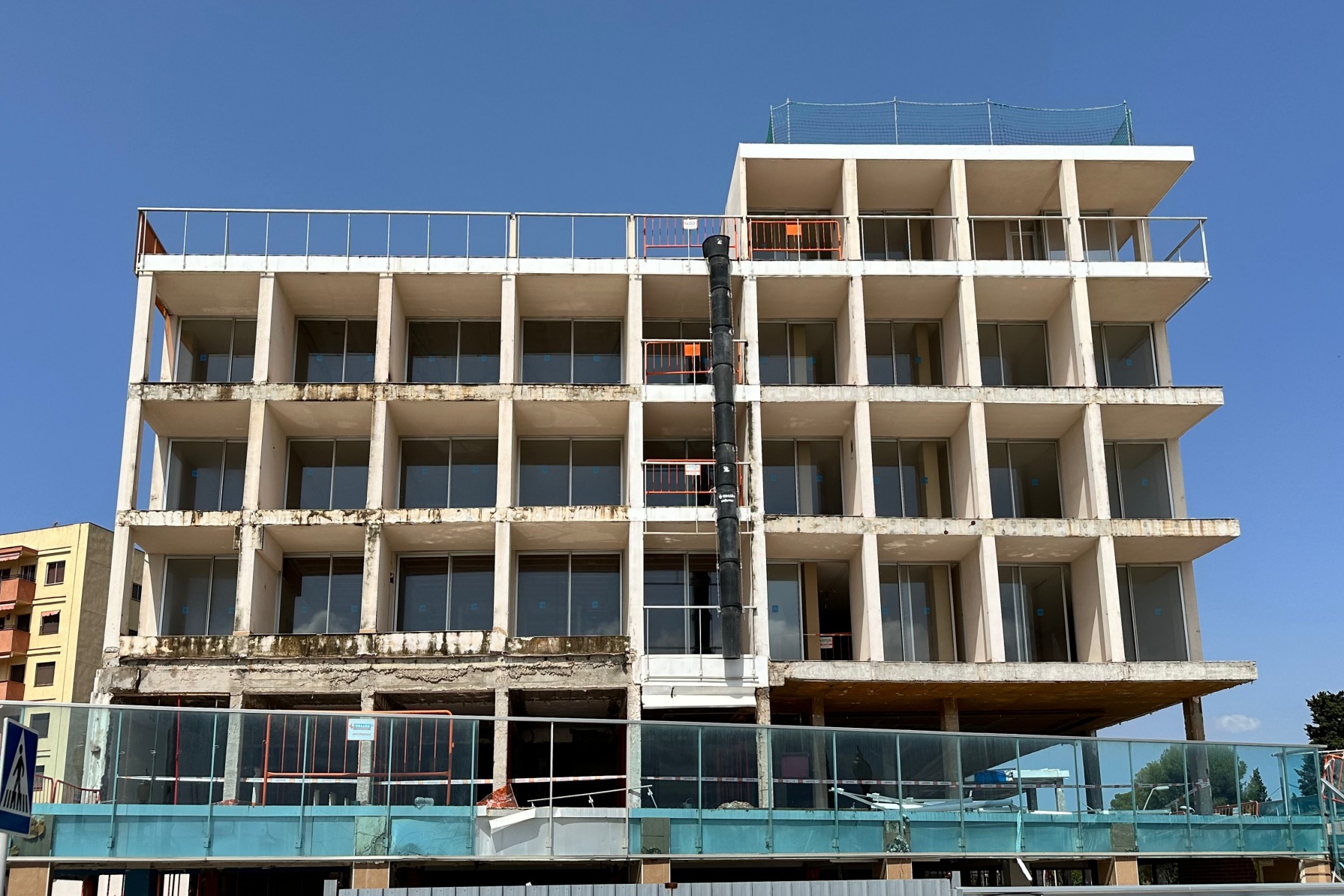

- Filtraciones y condensaciones en interiores: en edificios con cerramientos mal aislados, la humedad interna puede generar moho y afectar a los revestimientos y a la calidad del aire interior.
Una solución integral para el control de la temperatura y la humedad relativa en tiempo real
Witeklab HRT funciona mediante sondas cable situadas en puntos estratégicos del elemento a monitorizar. El equipo de medición realiza medidas a intervalos preprogramados por el dispositivo, justo en los puntos donde se ubican las sondas cable. Éstas incorporan una cápsula con cámara de aire para la medida de humedad relativa y temperatura. Por medio de un termoequilibrio entre el aire del interior del elemento sensor y el exterior se consigue realizar la medida con la precisión proporcionada.
Los parámetros registrados por el equipo de medición son enviados a intervalos predefinidos al servidor en la nube, mediante conexión WiFi a una red con conectividad de datos*, siendo procesados y presentados en la plataforma web de Witeklab para su consulta.
* Puede incorporarse un router en casos de falta de conectividad.
Elementos de la solución
Elemento sensor
Nodo radio de medida
Gateway o estación central con acceso a internet
Plataforma web de Witeklab para representación de datos
Características técnicas
Witeklab HRT WK10013C1
Solución de sondas registradoras de temperatura y humedad relativa, de un canal.
Ampliable a 4 y 8 canales.
| Parámetro | Valores | unidad |
|---|---|---|
| Para el sensor principal (situado en el mismo dispositivo) | ||
| Linealidad en la medición de temperatura | ± 0.1 | °C |
| Rango de funcionamiento | -40 a 125 | °C |
| Precisión en la medición de humedad relativa entre 0% y 59% | ± 5 | % |
| Precisión en la medición de humedad relativa entre 60% y 100% | ± 8 | % |
| Para los parámetros ambientales medidos por la estación | ||
| Linealidad en la medición de temperatura ambiente | ± 0.1 | °C |
| Rango de funcionamiento | -40 a 125 | °C |
| Precisión en la medición de humedad relativa entre 0% y 100% | ± 1.5 | % |
| Número de canales de medición | 2 – 4 – 8 | |
| Temperatura de funcionamiento | -40…85 | °C |
| Dimensiones | 90 × 145 × 185 | mm |
| WiFi – Estándar | 802.11b/g/n | |
| WiFi – Frecuencia portadora | 2412 – 2484 | MHz |
| WiFi – Tasa de bits | 15 | Mbps |
| WiFi – Ganancia de antena | 9 | dBi |
| Para la alimentación de red | ||
| Tensión de alimentación | 110 – 240 | Vac |
| Frecuencia de alimentación | 50 – 60 | Hz |
| Consumo eléctrico (pico y promedio) | 20 y 1 | W |
| En caso de que se incluya router | ||
| Compatibilidad del router – Europa, Oriente Medio, Asia, África, Sudeste Asiático | 4G LTE: B1/ B3/ B5/ B7/ B8/ B20/ B28/ B38/ B40/ B41 | 3G WCDMA: B1/B5/B8 | |
| Compatibilidad del router – USA, Américas, Australia, Europa, Oriente Medio, Asia, África, Sudeste Asiático |
4G LTE: B1/ B2/ B3/ B4/ B5/ B7/ B8/ B12/ B17/ B28/ B66/ B38/ B40/ B41 | 3G WCDMA: B1/ B2/ B4/ B5/ B8 | |
| Número de dispositivos adicionales soportados | 16 | |
| WiFi: 802.11b/g/n |
Infórmese sobre las posibilidades de aplicación de Witeklab HRT en su proyecto.
